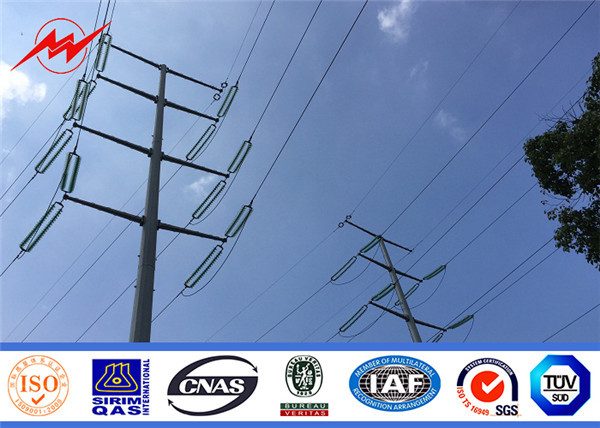

ফিলিপাইন পাওয়ার বিতরণ লাইনের জন্য 69 কেভি বৈদ্যুতিন ইউটিলিটি পাওয়ার খুঁটি
উচ্চ ভোল্টেজ মেরু
,বৈদ্যুতিক সংক্রমণ মেরু
বিশেষ উল্লেখ:
উপযুক্ত | বিদ্যুৎ বিতরণ |
আকৃতি | কোনয়েড, মাল্টি-পিরামিডাল, কলামিফর্ম, বহুভুজ বা শঙ্কুযুক্ত |
উপাদান | সাধারণত Q345B / A572, সর্বনিম্ন উত্পাদনের শক্তি> = 345 এন / মিমি 2 |
ডাইমেনশনের টরলেন্স | + - 2% |
ক্ষমতা | 10 কেভি ~ 550 কেভি |
সুরক্ষা কারখানা | ওয়াইন পরিচালনার জন্য সুরক্ষা ফ্যাক্টর: 8 |
কেজি ডিজাইনের লোড | পোল থেকে 50 সেন্টিমিটারে 300 ~ 1000 কেজি প্রয়োগ হয়েছিল |
চিহ্ন | রিল্ট বা আঠালো, খোদাই করা, এম্বোস মাধ্যমে ন্যান তালু গ্রাহকের প্রয়োজন অনুসারে |
পৃষ্ঠের চিকিত্সা | এএসটিএম এ 123 অনুসরণ করে উত্তপ্ত নিমজ্জন |
পোলস এর জয়েন্ট | সন্নিবেশ মোড, ইন্টার্নফ্লেঞ্জ মোড, মুখোমুখি জয়েন্ট মোড |
পোলের নকশা | 8 গ্রেডের ভূমিকম্পের বিরুদ্ধে |
বাতাসের গতি | 160 কিমি / ঘন্টা 30 মি / সে |
ন্যূনতম ফলন শক্তি | 355 এমপিএ |
সর্বনিম্ন চূড়ান্ত প্রসার্য শক্তি | 490 এমপিএ |
সর্বোচ্চ চূড়ান্ত প্রসার্য শক্তি | 620 এমপিএ |
মান | ISO-9001 |
প্রতি বিভাগের দৈর্ঘ্য | 14 মিটারের মধ্যে একবার স্লিপ জয়েন্ট ছাড়াই গঠন করা |
ওয়েল্ডিং | আমাদের অতীতের ত্রুটি পরীক্ষা হয়েছে। অভ্যন্তরীণ এবং বাহ্যিক ডাবল ldালাই তৈরি করে |
বেধ | 1 মিমি থেকে 30 মিমি |
উৎপাদন প্রক্রিয়া | Rew উপাদান পরীক্ষা → কাটিংজ → ছাঁচনির্মাণ বা নমন → |
প্যাকেজগুলি | আমাদের পোলগুলি উপরে এবং নীচে মাদুর বা স্ট্রের বেল দ্বারা সাধারণ কভার হিসাবে, |
ইস্পাত
উপাদান এনএফ এন 10025 অনুসারে
স্ট্যান্ডার্ড এবং এনএফ এন 10149 স্ট্যান্ডার্ড, এর নিম্নলিখিত সম্পত্তি রয়েছে।
- ফলন শক্তি = 355N / মিমি 2
-শক্তি শূন্যের নীচে 20 ডিগ্রি নীচে একই থাকে।
-গ্যালভানাইজেশন এনএফএ 35503 স্ট্যান্ডার্ড ক্লাস 1 অনুসারে।
Galvanization
মান: NFA91121
গ্যালভ্যানাইজেশনের গড় বেধ: 86μ মি এর চেয়ে কম নয়।

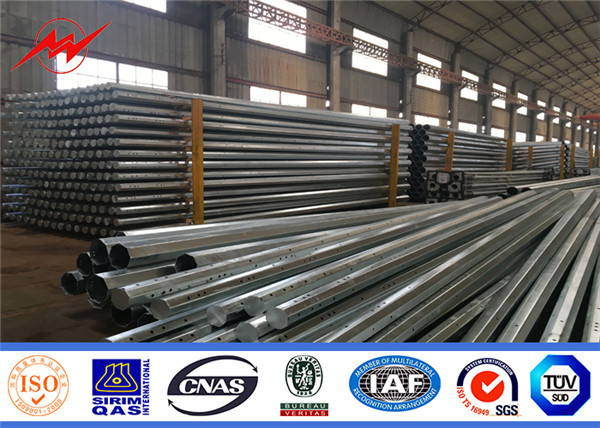

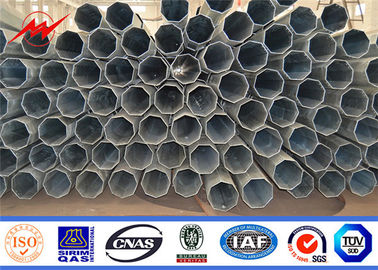

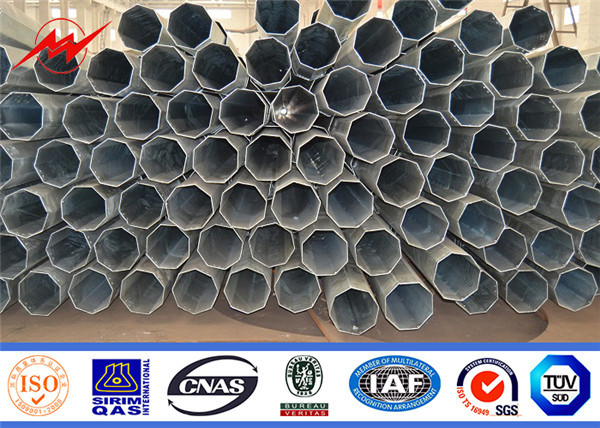

আরো ছবি:
স্থাপন
- বিধানসভার সময় মেরুতে সমস্ত সরঞ্জাম সরান।
- প্রতিটি বিভাগের ইপোল শ্যাফটের চারপাশে একটি গিরি ঘেরাও।
উপরের বিভাগে স্লিঙকে একটি পালি ব্লকে ফিক্স করুন।
- নীচের অংশে স্লিংটি অভিকর্ষের কেন্দ্রে দৃly়ভাবে স্থির এবং ঠিক করা হয়েছে।
-পরিচ্ছেদটির স্লিংটি শক্ত করে স্টিলের খুঁটিটি উল্লম্ব করুন।
- ইস্পাত মেরু ঠিক করুন।
- বোলিং সরান।
