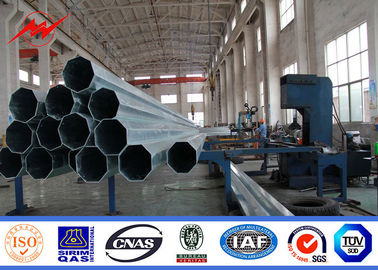

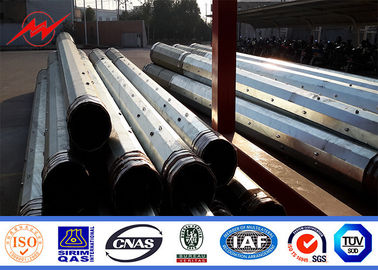

17M 800 ড্যান ইস্পাত শক্তি মেরু, পাওয়ার ট্রান্সমিশন ইলেকট্রিক লাইন জন্য ইস্পাত মেরু

আদর্শ

সোজা মেরু, প্রসার্য মেরু, পালা মেরু

উপযুক্ত

বিদ্যুৎ বিতরণ

আকৃতি

Conoid, মাল্টি-পিরামিড, কলামiform, বহুভুজ বা শঙ্কুসংক্রান্ত

উপাদান

সাধারণত Q345B / A572, সর্বনিম্ন ফলন শক্তি> = 345n / mm2
Q235B / A36, সর্বনিম্ন ফলন শক্তি> = 235n / mm2

পাশাপাশি Q460 থেকে হট ঘূর্ণিত কুণ্ডলী, ASTM573 GR65, GR50, SS400,
এসএস 490, ST52-

ডিমেরেন্সের টরলান্স

+ - ২%

ক্ষমতা

10 কেভি ~ 550 কেভি

নিরাপত্তা ফ্যাক্টর

ওয়াইন পরিচালনার জন্য নিরাপত্তা ফ্যাক্টর: 8
গ্রাউন্ডিং ওয়াইন জন্য নিরাপত্তা ফ্যাক্টর: 8

ডিজাইন লোড কেজি ইন

300 ~ 1000 কেজি থেকে মেরু থেকে 50cm থেকে applied

চিহ্ন

নূন পালটে বা গুন, খোদাই করা, গ্রাহকের হিসাবে এমবসাসের মাধ্যমে

প্রয়োজন

পৃষ্ঠ চিকিত্সা

ASTM A 123, রঙ পলিয়েস্টার শক্তি নিম্নলিখিত গরম ডিপ galvanized
বা ক্লায়েন্ট দ্বারা অন্য কোন মান প্রয়োজন।

পোলস এর সংযুক্ত

মোড সন্নিবেশ, অভ্যন্তরীণ মোড, মুখ যুগ্ম মোড মুখোমুখি।

মেরু ডিজাইন

8 গ্রেড এর ভূমিকম্পের বিরুদ্ধে

বাতাসের গতি

160 কিলোমিটার / ঘন্টা 30 মি / সেকেন্ড

সর্বনিম্ন ফলন শক্তি

355 এমপিএ

ন্যূনতম চূড়ান্ত প্রসার্য শক্তি

490 এমপিএ

সর্বোচ্চ চূড়ান্ত প্রসার্য শক্তি

6২0 এমপিএ

মান

ISO-9001

প্রতি সেকেন্ডের দৈর্ঘ্য

14m মধ্যে একবার স্লিপ যুগ্ম ছাড়া গঠন

ঢালাই

আমরা অতীত ত্রুটি পরীক্ষা। অভ্যন্তরীণ এবং বাহ্যিক ডবল ঢালাই
ঢালাই আকৃতির সুন্দর করে তোলে

ওয়েল্ডিং মান: AWS (আমেরিকান ওয়েল্ডিং সোসাইটি) ডি 1.1

বেধ

1 মিমি থেকে 30 মিমি

উৎপাদন প্রক্রিয়া

রিউ উপাদান পরীক্ষা → কাটিং → ঢালাই বা বাঁধ → Welidng

(অনুদৈর্ঘ্য) → মাত্রা যাচাই → চক্রের উন্নত পার্শ্ব ঢালাই → ছিদ্র তুরপুন → ক্রমাঙ্কন → Deburr → Galvanization বা গুঁড়া আবরণ, পেইন্টিং → পুনর্বিবেচনার → থ্রেড → প্যাকেজ

প্যাকেজগুলি

আমাদের মেরু বা মাথার দ্বারা সাধারণ কভার হিসাবে শীর্ষ এবং নীচে বেল গলা,
যাইহোক এছাড়াও ক্লায়েন্ট দ্বারা অনুসরণ করতে পারেন, প্রতিটি 40HC বা OT পারেন

লোড হচ্ছে কতগুলি পিসি ক্লায়েন্ট প্রকৃতপক্ষে প্রকৃতপক্ষে হিসাব বেস

স্পেসিফিকেশন এবং ডেটা
