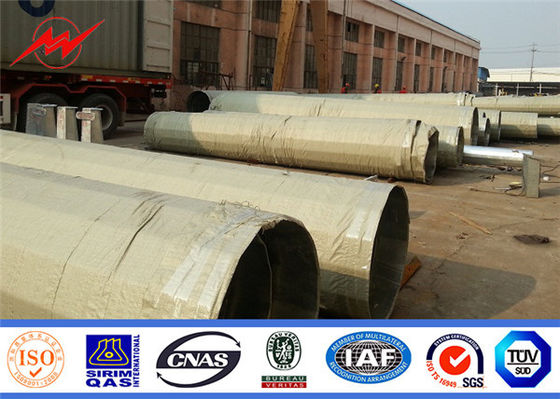

400 লাইন এঙ্গেল 110 কেভি 13২ কেভি পাওয়ার ট্রান্সমিশন টাওয়ার, মেটাল পাওয়ার পোলস
400 লাইন কোণ 110 কেভি 132 কেভি ট্রান্সমিশন টাওয়ার পাইকারি আলিবাবাসেল পাওয়ার ট্রাসমিশন মেরু
ইস্পাত
উপাদান এনএফ এন 10025 অনুযায়ী হয়
স্ট্যান্ডার্ড এবং এনএফ EN 10149 স্ট্যান্ডার্ড, এর নিম্নলিখিত সম্পত্তি আছে।
-প্রবাহের শক্তি = 355 এন / এমএম 2
- শূন্য নীচের 20 ডিগ্রীর নিচে যথাযথতা বজায় থাকে।
-গ্যালয়নকরণ NFA35503 স্ট্যান্ডার্ড ক্লাস 1 অনুযায়ী হয়।
স্পেসিফিকেশন:
| উপযুক্ত | বিদ্যুৎ বিতরণ |
| আকৃতি | Conoid, মাল্টি-পিরামিড, কলামiform, বহুভুজ বা শঙ্কুসংক্রান্ত |
| উপাদান | সাধারণত Q345B / A572, সর্বনিম্ন ফলন শক্তি> = 345n / mm2 Q235B / A36, সর্বনিম্ন ফলন শক্তি> = 235n / mm2 পাশাপাশি Q460 থেকে হট ঘূর্ণিত কুণ্ডলী, ASTM573 GR65, GR50, SS400, এসএস 490, ST52- |
| ডিমেরেন্সের টরলান্স | + - ২% |
| ক্ষমতা | 10 কেভি ~ 550 কেভি |
| নিরাপত্তা ফ্যাক্টর | ওয়াইন পরিচালনার জন্য নিরাপত্তা ফ্যাক্টর: 8 গ্রাউন্ডিং ওয়াইন জন্য নিরাপত্তা ফ্যাক্টর: 8 |
| ডিজাইন লোড কেজি ইন | 300 ~ 1000 কেজি থেকে মেরু থেকে 50cm থেকে applied |
| চিহ্ন | নৈবেদ্য বা গৌণ মাধ্যমে খোদাই, খোদাই, গ্রাহকের প্রয়োজন অনুযায়ী এমবসাস |
| পৃষ্ঠ চিকিত্সা | ASTM A 123 অনুসরণ করে গরম ডিপ galvanized, ক্লায়েন্ট দ্বারা রঙ পলিয়েস্টার শক্তি বা অন্য কোন মান প্রয়োজন |
| পোলস এর সংযুক্ত | মোড সন্নিবেশ, অভ্যন্তরীণ মোড, মুখ যুগ্ম মোড মুখোমুখি |
| মেরু ডিজাইন | 8 গ্রেড এর ভূমিকম্পের বিরুদ্ধে |
| বাতাসের গতি | 160 কিলোমিটার / ঘন্টা 30 মি / সেকেন্ড |
| সর্বনিম্ন ফলন শক্তি | 355 এমপিএ |
| ন্যূনতম চূড়ান্ত প্রসার্য শক্তি | 490 এমপিএ |
| সর্বোচ্চ চূড়ান্ত প্রসার্য শক্তি | 6২0 এমপিএ |
| মান | ISO-9001 |
| প্রতি সেকেন্ডের দৈর্ঘ্য | 14m মধ্যে একবার স্লিপ যুগ্ম ছাড়া গঠন |
| ঢালাই | আমরা অত্যাধিক ত্রুটি পরীক্ষার আছে। অভ্যন্তরীণ এবং বাহ্যিক ডবল ঢালাই তোলে ঢালাই আকৃতির সুন্দর ওয়েল্ডিং মান: AWS (আমেরিকান ওয়েল্ডিং সোসাইটি) ডি 1.1 |
| বেধ | 1 মিমি থেকে 30 মিমি |
| উৎপাদন প্রক্রিয়া | রিউ উপাদান পরীক্ষা → কাটিং → ঢালাই বা বাঁধ → Welidng (অনুদৈর্ঘ্য) → মাত্রা যাচাই → চক্রের উন্নত পার্শ্ব ঢালাই → ছিদ্র তুরপুন → ক্রমাঙ্কন → Deburr → Galvanization বা গুঁড়া আবরণ, পেইন্টিং → পুনর্বিবেচনা → থ্রেড → প্যাকেজ |
| প্যাকেজগুলি | আমাদের মেরু বা মাথার দ্বারা সাধারণ কভার হিসাবে শীর্ষ এবং নীচে বেল গলা, যাইহোক এছাড়াও ক্লায়েন্ট দ্বারা অনুসরণ করতে পারেন, প্রতিটি 40HC বা OT পারেন লোড হচ্ছে কতগুলি পিসি ক্লায়েন্ট প্রকৃতপক্ষে প্রকৃতপক্ষে হিসাব বেস স্পেসিফিকেশন এবং ডেটা |
উৎপাদন প্রক্রিয়া
কাঁচামাল পরীক্ষা → কাটিং → বাঁধ → ঢালাই (অনুদৈর্ঘ্য) → মাত্রা যাচাই → ফ্লেক্স ওয়েল্ডিং → ছিদ্র তুরপুন → নমুনা জমায়েত → পৃষ্ঠ পরিষ্কার → বাওয়ানাইজেশন বা গুঁড়া আবরণ, পেইন্টিং → পুনর্বিবেচনার → প্যাকেজ
উৎপাদন সহনশীলতা
- কম্পনেন্ট দৈর্ঘ্য: -25 মিমি থেকে 75 মিমি
-Straightness: 2mm / মি
ট্র্যাভিশিং ডিগ্রী: 3 মিটার দৈর্ঘ্যের প্রতি 1 °
-অভ্যায়ন: সর্বোচ্চ 3%
- গড় ব্যাস: +/- 0.5%
-লিপি দৈর্ঘ্য: +/- 150mm
