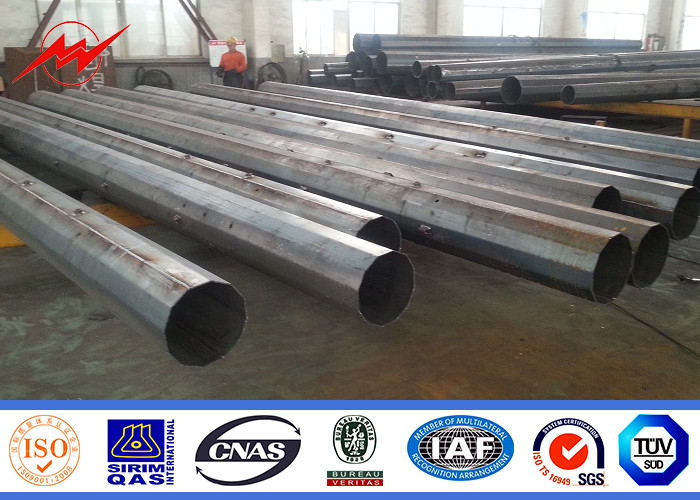

Q345 উপাদান 3mm বৈদ্যুতিক শক্তি মেরু 2 110KV পাওয়ার ট্রান্সমিশন জন্য সেকশন

আকৃতি

Conoid, মাল্টি-পিরামিড, কলামiform, বহুভুজ

উপাদান

সাধারণত Q345B / A572, সর্বনিম্ন ফলন শক্তি> = 345n / mm2
Q235B / A36, সর্বনিম্ন ফলন শক্তি> = 235n / mm2
পাশাপাশি Q460 থেকে হট ঘূর্ণিত কুণ্ডলী, ASTM573 GR65, GR50, SS400,
এসএস 490, ST52-

ক্ষমতা

10 কেভি ~ 550 কেভি

নিরাপত্তা ফ্যাক্টর

ওয়াইন পরিচালনার জন্য নিরাপত্তা ফ্যাক্টর: 8
গ্রাউন্ডিং ওয়াইন জন্য নিরাপত্তা ফ্যাক্টর: 8

চিহ্ন

রিভার্ট বা আঠা, খোদাই করা, এমবস্জ এর মাধ্যমে গ্রাহকের প্রয়োজন অনুযায়ী প্লেট নাম দিন

পৃষ্ঠ চিকিত্সা

ASTM A 123 অনুসরণ করে গরম ডিপ galvanized,
ক্লায়েন্ট দ্বারা রঙ পলিয়েস্টার শক্তি বা অন্য কোন মান প্রয়োজন

পোলস এর সংযুক্ত

সন্নিবেশ মোড, ভিতরের চক্রের উন্নত পার্শ্ব মোড, মুখ যুগ্ম মোড মুখ

মেরু ডিজাইন

8 গ্রেড এর ভূমিকম্পের বিরুদ্ধে

বাতাসের গতি

160 কিলোমিটার / ঘন্টা 30 মি / সেকেন্ড

সর্বনিম্ন ফলন শক্তি

355 এমপিএ

ন্যূনতম চূড়ান্ত প্রসার্য শক্তি

490 এমপিএ

সর্বোচ্চ চূড়ান্ত প্রসার্য শক্তি

6২0 এমপিএ

ঢালাই

আমরা অত্যাধিক ত্রুটি পরীক্ষার আছে। অভ্যন্তরীণ এবং বাহ্যিক ডবল ঢালাই তোলে
ঢালাই আকৃতির সুন্দর
ওয়েল্ডিং মান: AWS (আমেরিকান ওয়েল্ডিং সোসাইটি) ডি 1.1

উৎপাদন প্রক্রিয়া

সারি উপাদান পরীক্ষা → কাটা → ছাঁচনির্মাণ বা নমন →
ঢালাই (অনুদৈর্ঘ্য) → মাত্রা যাচাই → চক্রের উন্নত পার্শ্ব ঢালাই
→ ছিদ্র তুরপুন → ক্রমাঙ্কন → Deburr → Galvanization বা

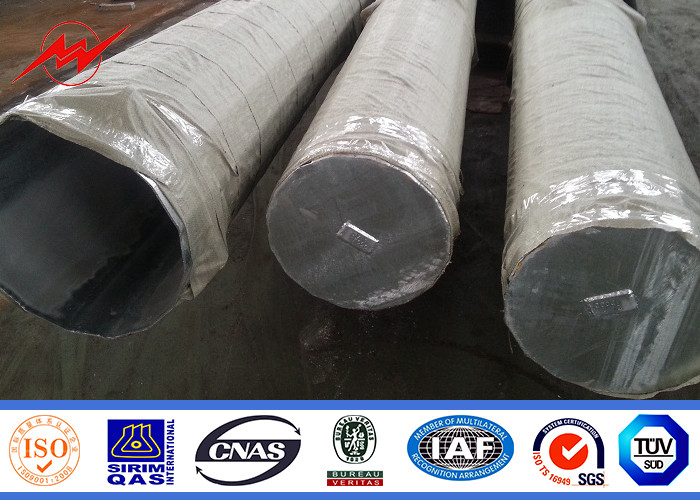

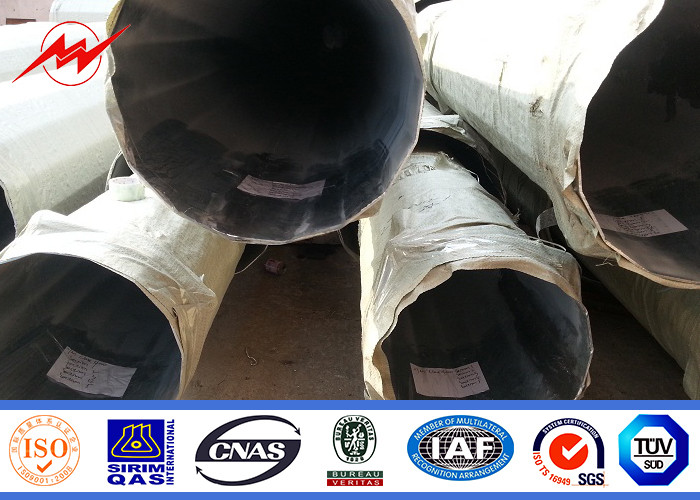

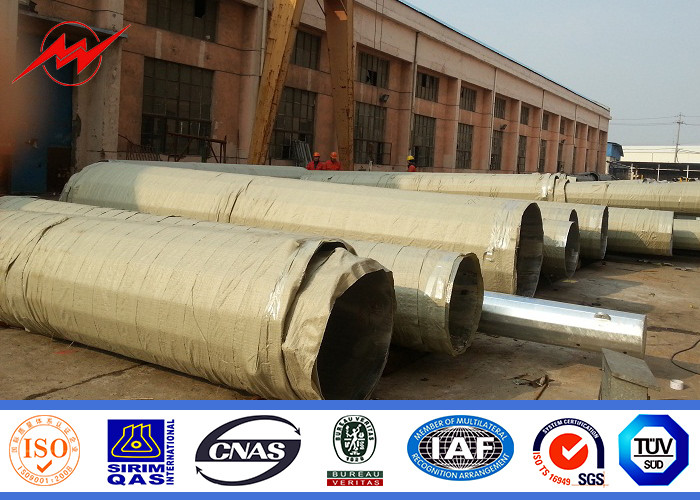

গুঁড়া আবরণ, পেইন্টিং → পুনর্বিবেচনা → থ্রেড → প্যাকেজ
