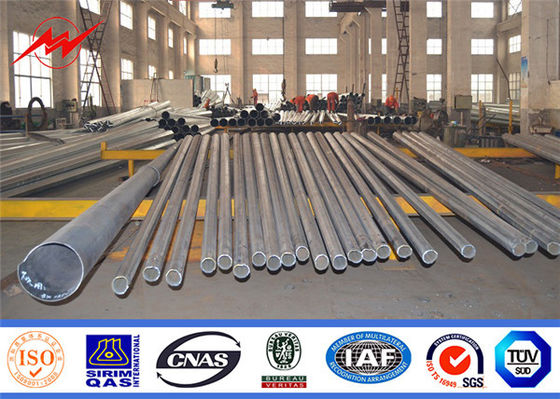

গ্লাভাইজড ইলেকট্রিক ইস্পাত টিউবুলার টাওয়ার পাওয়ার ট্রান্সমিশন লাইন 10 কেভি -500 কেভি
বাণিজ্যিক হালকা মেরু
,ধাতু আলো মেরু
উপাদান বর্ণনা:
সাধারণত? Q345B / A572, সর্বনিম্ন ফলন শক্তি> = 345n / mm2
Q235B / A36, সর্বনিম্ন ফলন শক্তি> = 235n / mm2
পাশাপাশি Q460 থেকে হট ঘূর্ণিত কুণ্ডলী, ASTM573 GR65, GR50, SS400, SS490, ST52-
উৎপাদন সহনশীলতা
- কম্পনেন্ট দৈর্ঘ্য: -25 মিমি থেকে 75 মিমি
-Straightness: 2mm / মি
ট্র্যাভিশিং ডিগ্রী: 3 মিটার দৈর্ঘ্যের প্রতি 1 °
-অভ্যায়ন: সর্বোচ্চ 3%
- গড় ব্যাস: +/- 0.5%
-লিপি দৈর্ঘ্য: +/- 150mm
স্পেসিফিকেশন:
| উপযুক্ত | বিদ্যুৎ বিতরণ |
| আকৃতি | Conoid, মাল্টি-পিরামিড, কলামiform, বহুভুজ বা শঙ্কুসংক্রান্ত |
| উপাদান | সাধারণত Q345B / A572, সর্বনিম্ন ফলন শক্তি> = 345n / mm2 Q235B / A36, সর্বনিম্ন ফলন শক্তি> = 235n / mm2 পাশাপাশি Q460 থেকে হট ঘূর্ণিত কুণ্ডলী, ASTM573 GR65, GR50, SS400, এসএস 490, ST52- |
| ডিমেরেন্সের টরলান্স | + - ২% |
| ক্ষমতা | 10 কেভি ~ 550 কেভি |
| নিরাপত্তা ফ্যাক্টর | ওয়াইন পরিচালনার জন্য নিরাপত্তা ফ্যাক্টর: 8 গ্রাউন্ডিং ওয়াইন জন্য নিরাপত্তা ফ্যাক্টর: 8 |
| ডিজাইন লোড কেজি ইন | 300 ~ 1000 কেজি থেকে মেরু থেকে 50cm থেকে applied |
| চিহ্ন | নৈবেদ্য বা গৌণ মাধ্যমে খোদাই, খোদাই, গ্রাহকের প্রয়োজন অনুযায়ী এমবসাস |
| পৃষ্ঠ চিকিত্সা | ASTM A 123 অনুসরণ করে গরম ডিপ galvanized, ক্লায়েন্ট দ্বারা রঙ পলিয়েস্টার শক্তি বা অন্য কোন মান প্রয়োজন |
| পোলস এর সংযুক্ত | মোড সন্নিবেশ, অভ্যন্তরীণ মোড, মুখ যুগ্ম মোড মুখোমুখি |
| মেরু ডিজাইন | 8 গ্রেড এর ভূমিকম্পের বিরুদ্ধে |
| বাতাসের গতি | 160 কিলোমিটার / ঘন্টা 30 মি / সেকেন্ড |
| সর্বনিম্ন ফলন শক্তি | 355 এমপিএ |
| ন্যূনতম চূড়ান্ত প্রসার্য শক্তি | 490 এমপিএ |
| সর্বোচ্চ চূড়ান্ত প্রসার্য শক্তি | 6২0 এমপিএ |
| মান | ISO-9001 |
| প্রতি সেকেন্ডের দৈর্ঘ্য | 14m মধ্যে একবার স্লিপ যুগ্ম ছাড়া গঠন |
| ঢালাই | আমরা অত্যাধিক ত্রুটি পরীক্ষার আছে। অভ্যন্তরীণ এবং বাহ্যিক ডবল ঢালাই তোলে ঢালাই আকৃতির সুন্দর ওয়েল্ডিং মান: AWS (আমেরিকান ওয়েল্ডিং সোসাইটি) ডি 1.1 |
| বেধ | 1 মিমি থেকে 30 মিমি |
ঢালাই
আমরা অতীত ত্রুটি পরীক্ষা করা আছে অভ্যন্তরীণ এবং বাহ্যিক ডাবল ঢালাই আকৃতির ঢালাই সুন্দর করে তোলে
ওয়েল্ডিং মান: AWS (আমেরিকান ওয়েল্ডিং সোসাইটি) ডি 1.1
সারফেস চিকিত্সা
ASTM A 123, রঙ পলিয়েস্টার শক্তি বা ক্লায়েন্ট দ্বারা অন্য কোন মান নিম্নলিখিত প্রয়োজন গরম ডিপ galvanized।
মান নিয়ন্ত্রণ
আমরা কঠোরভাবে ISO9001-2008 মান অনুসরণ করে স্পেসিফিকেশন / স্ট্যান্ডার্ডগুলি থেকে পণ্য সম্মতি নিশ্চিত করার জন্য উৎপাদন প্রতিটি পর্যায়ে প্রথম স্থানে রয়েছে। কাঁচা মালের পর্যায় থেকে সমাপ্ত পণ্য এবং ডেলিভারি থেকে প্রতিটি পদ্ধতির সময় অত্যন্ত প্রশিক্ষিত পরিদর্শন ইঞ্জিনিয়ারদের তত্ত্বাবধানে পরিদর্শন করা হয়।
