এক্সপ্রেসওয়ে ট্র্যাফিক লাইটের জন্য 1500 মিমি ডাবল বন্ধনী সহ 3 মি উচ্চতার গ্যালভানাইজড Q235 উপাদান ট্র্যাফিক লাইট মেরু
ট্র্যাফিক লাইট মেরু জন্য দ্রুত বিবরণ
|
বিকল্প
|
উচ্চতা 3 মি থেকে 45 মি
ফ্ল্যাঞ্জ মাউন্ট করা বা লাগানো প্রকার
একক বা ডাবল বাহু প্রকারের সাথে 0.125 মি থেকে 3.0 মি পর্যন্ত পরিবর্তনশীল বাহুর দৈর্ঘ্য
পরিবর্তনশীল স্পিগট আকার 35 মিমি থেকে 60 মিমি পর্যন্ত।
|
|
উৎপাদন প্রক্রিয়া
|
কাঁচামাল পরীক্ষা → কাটিয়া → বাঁকানো → ওয়েলিডং (অনুদৈর্ঘ্য) verify মাত্রা যাচাই করুন → ফ্ল্যাঞ্জ ওয়েল্ডিং ole হোল ড্রিলিং → ক্যালিব্রেশন → দেবরর → গ্যালভানাইজেশন বা গুঁড়ো আবরণ, পেইন্টিং al পুনরুদ্ধার → থ্রেড → প্যাকেজগুলি
|

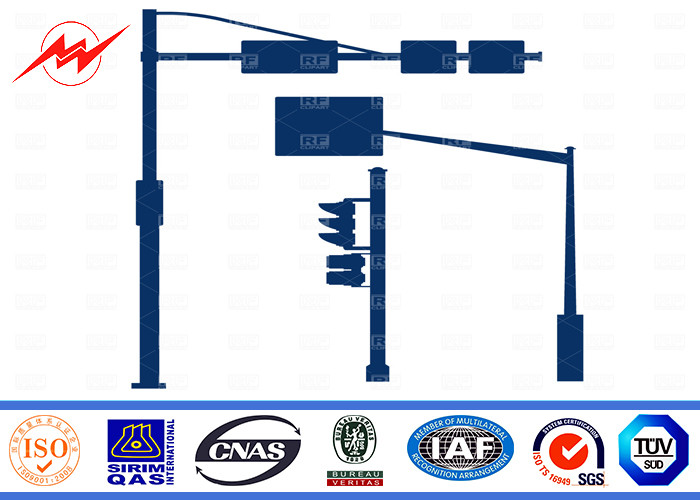

অঙ্কন ওভারভিউ
উপাদান
পোলের উপাদানগুলি বানাতে ব্যবহৃত উপাদানগুলি আন্তর্জাতিক মান অনুসারে এবং প্রকল্পের নির্দিষ্টকরণ অনুসারে হবে।
প্রধান উপাদানটি হল Q235, Q345, GR65 বা গ্রাহকের নির্দিষ্টকরণে উল্লিখিত।
শেষ হচ্ছে
শ্যাফ্ট, বেস প্লেট, আর্ম ব্র্যাকেট এবং অন্যান্য আনুষাঙ্গিকগুলি বিএস এন 1461 এবং এর সাম্প্রতিক সংশোধন অনুযায়ী গরম ডুব গালভানাইজড, ন্যূনতম গড় আবরণের বেধ বিএস এন 1461 অনুসারে বা গ্রাহকের প্রয়োজনীয়তা অনুসারে, তবে 70 মাইক্রনের বেশি নয় ।
কোন ldালাই, কাটিয়া বা তুরপুন গ্যালভানাইজিংয়ের পরে করা হয় না।
বাদাম এবং ওয়াশার্স সহ অ্যাঙ্কর বোল্টগুলি কাস্টমাইজড প্রয়োজন অনুযায়ী এএসটিএম এ 123 অনুযায়ী মোটামুটি কালো বা গরম ডুব দেওয়া হয়েছে van
শেপ
1. উচ্চতা: রাস্তায় আলোকসজ্জা 4 মিটার থেকে 20 মিটার পর্যন্ত প্রায় সমস্ত বহিরঙ্গন রাস্তার আলো প্রয়োজনীয়তার আচ্ছাদনগুলি প্রায়শই অষ্টভুজ বা শঙ্কুযুক্ত আকারযুক্ত টেপার স্টিলের শ্যাফ্ট দিয়ে তৈরি করা হয়, ডিজাইনের কাঠামোগত বিশ্লেষণের সাথে মাপের মাত্রাগুলি, আন্তর্জাতিক মানগুলি প্রয়োজনীয়তা এবং গ্রাহকের প্রয়োজনীয়তা অনুসারে।
2. মেরু বিভাগ: 12 মিটার পর্যন্ত উচ্চতা বিশিষ্ট একটি খুঁটি একটি শ্যাফ্ট অংশ থেকে তৈরি করা হয়।উচ্চতায় 20 মিটার পর্যন্ত খুঁটি দুটি বিভাগ থেকে তৈরি করা হয় যার উপরের অংশের নীচের ব্যাসের 1.5 গুন ন্যূনতম ওভারল্যাপ দৈর্ঘ্য থাকে।
৩. শ্যাফটস: শ্যাফ্টগুলি স্টিলের শীট থেকে প্রয়োজনীয় আকারে ভাঁজ করা হয় এবং স্বয়ংক্রিয়ভাবে অর্ক ওয়েল্ডিং মেশিন দ্বারা দ্রাঘিমাংশে ldালাই করা হয়।
৪. বেস প্লেট: বেস প্লেটটি অ্যাঙ্কর বোল্টের জন্য উপযুক্ত স্লটেটেড গর্তগুলির সাথে আকারযুক্ত।বেস স্টোরটাকে আন্তর্জাতিক মানের অনুসারে ডাবল ফিললেট ওয়েল্ড দ্বারা খাদের নীচে ldালাই করা হয়।
৫. বন্ধনী: হালকা জিনিসপত্র বহন করার জন্য বন্ধনীগুলি গ্রাহকের প্রয়োজনীয়তা এবং হালকা জিনিসপত্রের স্পেসিফিকেশনগুলির সাথে সম্মতিযুক্ত আকার এবং মাত্রায় রয়েছে।শ্যাফট শীর্ষটি আমাদের অঙ্কনগুলিতে প্রদর্শিত শ্যাফটে বাদামের সাথে ঝালাই করা সজ্জিত।
An. অ্যাঙ্কর বোল্ট: কংক্রিট ভিত্তিতে বেস প্লেট ঠিক করার জন্য অ্যাঙ্কর বোল্টগুলি কাঠামোগত বিশ্লেষণ অনুযায়ী প্রয়োজনীয় বাদাম এবং ওয়াশারের সাথে সরবরাহ করা হয়।
7: পরিষেবা দরজা: দরজার খোলার আকার এবং অবস্থান গ্রাহকের প্রয়োজনীয়তা অনুসারে এবং কাট-আউটটির মাত্রাগুলি মেনে চলে।দরজা খোলার শ্যাফ্ট শক্তি বজায় রাখতে চাঙ্গা করা হয়।
8. ল্যাম্প: LED আলো উপলব্ধ বা গ্রাহকের প্রয়োজনে নির্দিষ্ট করা আছে।
ট্র্যাফিক লাইট মেরু নকশা
আরো ছবি:
প্রতিষ্ঠান:
জিয়াংসু মিল্কি ওয়ে স্ট্রিট লাইটের পোলগুলিতে ব্যবহৃত একটি বহু বিস্তৃত অষ্টভুজ মেরু সরবরাহে বিশেষজ্ঞ izeএই মেরুগুলি স্টিল কিউ 235 এর মতো উচ্চ গ্রেডের কাঁচামাল এবং আন্তর্জাতিক মানের মান অনুযায়ী সর্বশেষ প্রযুক্তি ব্যবহার করে মনগড়া।অধিকন্তু, এগুলি ক্লায়েন্টদের বিভিন্ন প্রয়োজনীয়তার সাথে মানানসই কাস্টমাইজড বিকল্পগুলিতে পাওয়া যায়।
