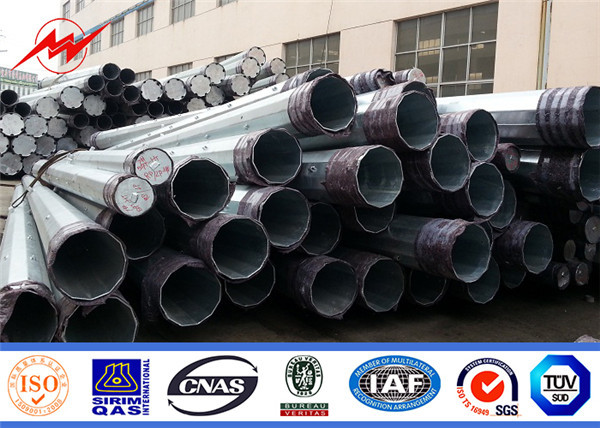

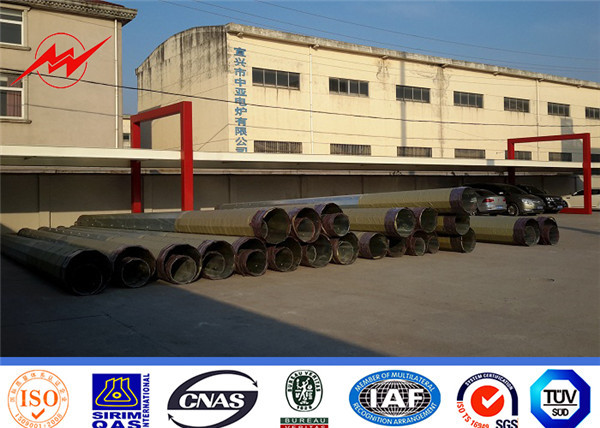

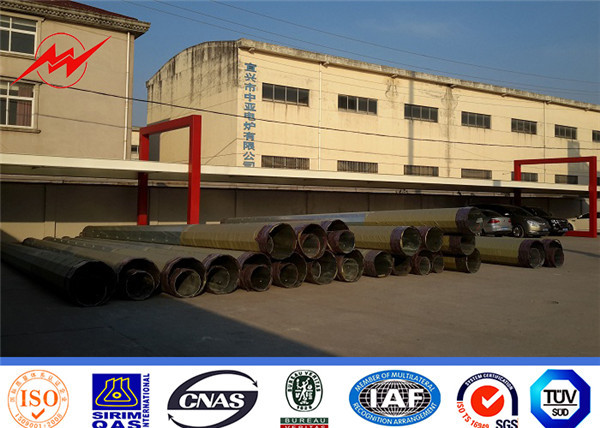

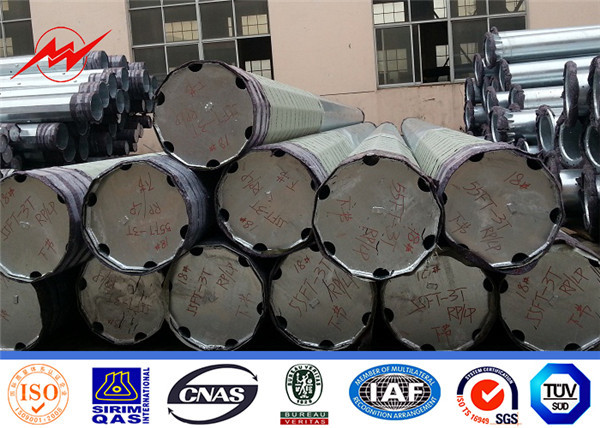

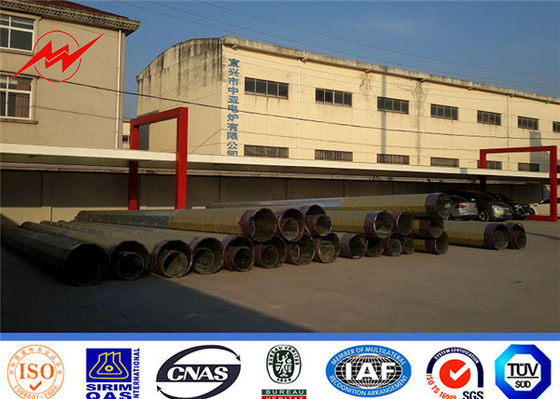

33 কেভি 40FT 11900 এমএম জেল্লা ইস্পাত পাওয়ার ডোলস ডিজাইন 500KGS লোড করুন
galvanized ইস্পাত মেরু
,ইস্পাত ট্রান্সমিশন পোলস
বিশেষ উল্লেখ:
| বন্টন বিন্যাস | ||||
| পণ্য কোড | লম্বা | ULS | মেরু মাত্রা | |
| শীর্ষ | ভিত্তি | |||
| 11 এম 13.5 কেএন | 11m | 13.5kN | 160 | 328 |
| 12.5 মি 12 কেএন | 12.5M | 12KN | 160 | 340 |
| 1২.5 মিঃ 16 কেএন | 12.5M | 16KN | 180 | 380 |
| 12.5 মি 24 কেএন | 12.5M | 24KN | 200 | 420 |
| 14M 16KN | 14M | 16KN | 190 | 402 |
| 14M 24KN | 14M | 24KN | 210 | 465 |
| 15.5 মি 12 কেএন | 15.5M | 12KN | 160 | 405 |
| 15.5 মি 24 কেএন | 15.5M | 24KN | 210 | 500 |
| দ্রষ্টব্য: 12-পার্শ্বযুক্ত, সরাসরি দগ্ধ 50% ULS তে মেরু উচ্চতা 5% এর কম | ||||
| সাব ট্রান্সমিশন রেঞ্জ | ||||
| পণ্য কোড | লম্বা | ULS | মেরু মাত্রা | |
| শীর্ষ | ভিত্তি | |||
| 18.5 মি 24KN | 18.5M | 24KN | 210 | 660 |
| 18.5 মি 40 KN | 18.5M | 40KN | 260 | 730 |
| 21 এম 40 কিলো | 21M | 30KN | 220 | 697 |
| 21 এম 40 কিলো | 21M | 40KN | 260 | 795 |
| 24M 30KN | 24M | 30KN | 220 | 755 |
| 24M 40KN | 24M | 40KN | 300 | 760 |
| দ্রষ্টব্য: 12-পার্শ্বযুক্ত, সরাসরি দগ্ধ | ||||
উপযুক্ত | বিদ্যুৎ বিতরণ |
আকৃতি | Conoid, মাল্টি-পিরামিড, কলামiform, বহুভুজ বা শঙ্কুসংক্রান্ত |
উপাদান | সাধারণত Q345B / A572, সর্বনিম্ন ফলন শক্তি> = 345n / mm2 |
ডিমেরেন্সের টরলান্স | + - ২% |
ক্ষমতা | 10 কেভি ~ 550 কেভি |
নিরাপত্তা ফ্যাক্টর | ওয়াইন পরিচালনার জন্য নিরাপত্তা ফ্যাক্টর: 8 |
ডিজাইন লোড কেজি ইন | 300 ~ 1000 কেজি থেকে মেরু থেকে 50cm থেকে applied |
চিহ্ন | নুরে পাল্টা বা আঠা মাধ্যমে, খোদাই করা, হিসাবে এমবস্জ গ্রাহকের প্রয়োজন |
পৃষ্ঠ চিকিত্সা | ASTM A 123 অনুসরণ করে গরম ডিপ galvanized, |
পোলস এর সংযুক্ত | মোড সন্নিবেশ, অভ্যন্তরীণ মোড, মুখ যুগ্ম মোড মুখোমুখি |
মেরু ডিজাইন | 8 গ্রেড এর ভূমিকম্পের বিরুদ্ধে |
বাতাসের গতি | 160 কিলোমিটার / ঘন্টা 30 মি / সেকেন্ড |
ঢালাই | আমরা অত্যাধিক ত্রুটি পরীক্ষার আছে। অভ্যন্তরীণ এবং বাহ্যিক ডবল ঢালাই তোলে |
বেধ | 1 মিমি থেকে 30 মিমি |
প্যাকেজগুলি | আমাদের মেরু বা মাথার দ্বারা সাধারণ কভার হিসাবে শীর্ষ এবং নীচে বেল গলা, |
বর্ণনা:
স্ট্যান্ডার্ড আনুষঙ্গিক
- টপ প্লেট
-বেস প্লেট
-বাটম ফালা
-স্ট্যান্ডল গর্ত
-ক্যাম্পিং
-আঙ্কর বল্ট
-বিটুমান সুরক্ষা
- অঙ্কিত অঙ্কন
- রেমোভেবেল সিঁড়ি
এই বৈদ্যুতিক মেরু স্ট্যান্ডার্ড আনুষাঙ্গিক হয়।
Galvanizzation
ইস্পাত মেরু এর galvanization কঠোর নিয়ন্ত্রণাধীন। গলনাকরণ প্রাক চিকিত্সা (ডিপিং) পরে একটি গলিত জিন স্নান (450 ডি °) মধ্যে নিমজ্জন দ্বারা অর্জিত হয়।
প্রযুক্তিগত তথ্য-ক্রস আর্ম
উপরে তালিকাভুক্ত সবচেয়ে ঘন ঘন ব্যবহৃত নকশা, এবং দেবদূত ইস্পাত থেকে তৈরি করা হয়। এবং ক্রস বাহু ক্রস অস্ত্র এবং মেরু শাখা উভয় উপর প্রাক ড্রিলিং গর্ত মাধ্যমে bolts দ্বারা সংযোগ মেরু শার্ট সংশোধন করা হবে। যদি আপনার নকশা, উপাদান এবং ক্রস বাহু জন্য সংযোগ পদ্ধতি উপর অন্য কোন প্রয়োজনীয়তা, আমাদের সাথে যোগাযোগ আমাদের সাথে যোগাযোগ করুন।

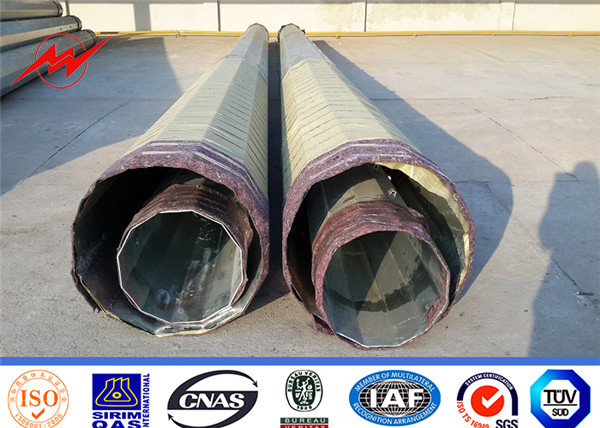

প্যাকেজ
প্লাস্টিকের কাগজ দিয়ে বা ক্লায়েন্ট এর অনুরোধ অনুযায়ী প্যাকিং।
